多介质(石英砂)过滤器

更新时间:2022-05-31 15:43:11 点击次数:6839 次

  工艺原理

  石英砂机械过滤器为水处理系统的预处理设备,适用于浊度在1-10NTU的进水;目的除去水中的悬浮物、颗粒和胶体,降低进水的浊度和SDI值,满足除盐装置后续设备的进水要求;设备可以通过周期性的清洗来恢复它的截污能力。

  技术参数

进水浊度

< 10 NTU

运行流速

6-12m/h

工作压力

< 0.6MPa

工作温度

  5-50

气擦洗强度

15L/m2.s

水反洗强度

  20-30m/h

  结构形式

  本类设备是钢制压力式过滤器,可除去原水中的悬浮物、机械杂质、余氯及色度,按滤料的不同,机械过滤器分为单层、双层、三层滤料和细砂过滤器;石英砂过滤器滤料一般为单层石英砂,粒径为0.8~1.2mm,滤层高度通常为1.0~1.2m。按结构又分为单流、双流、立式、卧式;按内表面防腐要求,以分为衬胶型和非衬胶型。

  设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。进水装置为上进水、挡板布水,集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构;设备的本体外部配管配带阀门并留有压力取样接口,便于用户现场安装和实现装置正常运行。

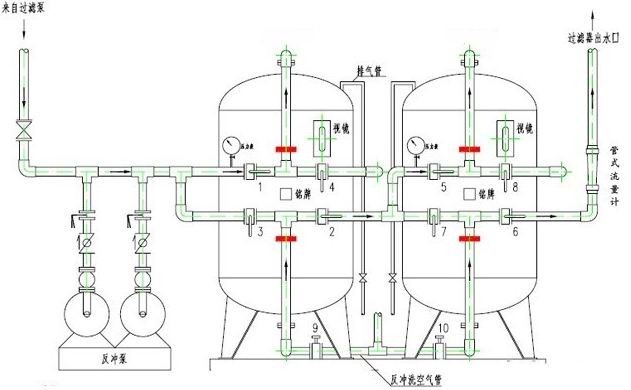

  过滤器过滤示意图

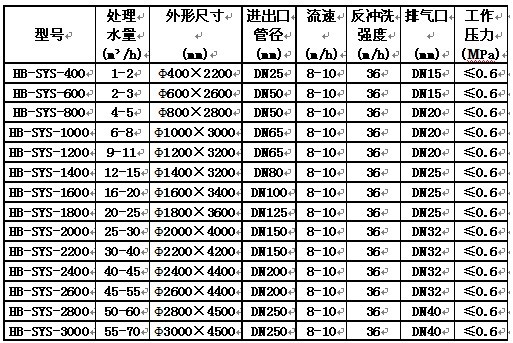

    过滤器参数表

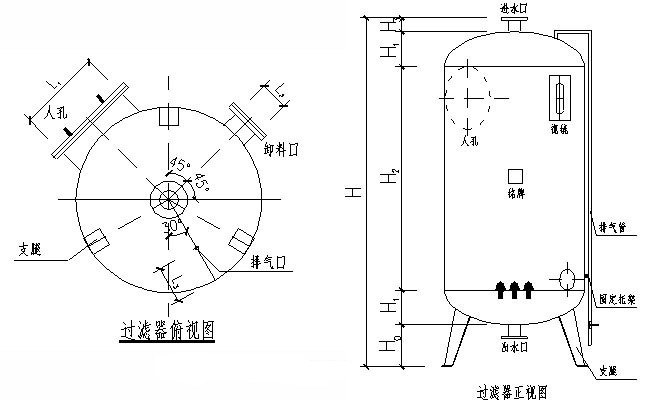

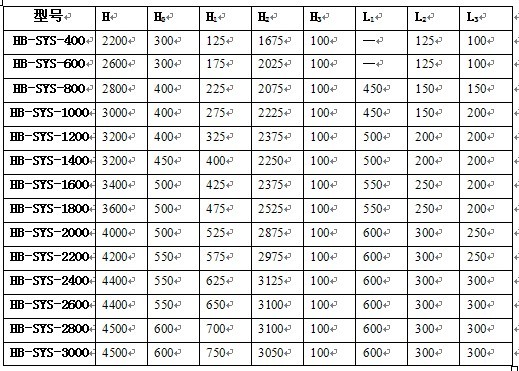

    安装尺寸表
